Izložbena dvorana u Frankfurtu 12.

Ukupno 97.620 m² prohodnog prostora, 33.600 m2 izložbenog prostora, reda veličine 6 nogometnih igrališta. Ograđeni prostor od gotovo 340.000 m3. Kapacitet posjetitelja od gotovo 24 000 ljudi. Nova dvorana 12 izložbena je zgrada superlativa. S tolikim brojem ljudi koji emitiraju CO2 i šire toplinu, a sa izložbenim štandovima koji također doprinose toplini putem rasvjete i tehnologije, sustav ventilacije i klimatizacije ne samo da mora osigurati velike količine kondicioniranog svježeg zraka, već i rasipati velika toplinska opterećenja.

Energetski učinkovit sustav ventilacije

Dvije izložbene razine su klimatizirane s ukupnim primarnim zrakom od cca. 840 000 m³ / h, dok se indukcija kreće ukupno cca. 3.500.000 m³ / h zraka s učinom hlađenja od cca. 10 MW. "U izložbenoj dvorani 11 imali smo izuzetno dobro iskustvo s ugodnom klimom i energetskom učinkovitošću sustava zrak-voda", kaže Anton Heisler, voditelj odjela tehničke građevinske opreme u Messe Frankfurt, "stoga smo ponovno odlučili opremiti zgrada s aktivnim hlađenim gredama. " Dvije trećine kapaciteta grijanja i hlađenja osigurava sekundarni zrak kroz medij vode. Sustavi zrak-voda imaju veliku prednost što se energija prenosi "vodom" mnogo učinkovitije nego zrakom. Za usporedbu, sustav koji koristi samo zrak zahtijeva tri puta veći protok primarnog zraka za hlađenje u sobi. Iskustvo stečeno u dvorani 11, koja je slične širine, ali punih 60 m duže, i rezultati tamošnjeg praćenja energije pružili su planerima dragocjene informacije. Kao i u dvorani 11, INNIUS GTD GmbH Dresden izveo je složene simulacijske proračune (CFD - Computational Fluid Dynamics). Kako bi se postigli optimalni rezultati i kvaliteta zraka, specificirano je planiranje, dizajn, raspored i poravnanje indukcijskih difuzora TROX, što je znatno olakšano.

Izgrađena održivo

Klijent "Messe" pridavao je veliku važnost održivoj gradnji. Uz energetski učinkovitu klimatizaciju putem sustava zrak-voda, fotonaponski sustav na krovu osigurava i proizvodnju energije ekvivalentne prosječnoj godišnjoj potrošnji 241 kućanstvo s četiri osobe. Uz očekivanu pokrivenost od 1,5 MW, sunčeva energija generirat će oko 20% osnovnog električnog opterećenja.

Virtualno projektiranje

Brendel Ingenieure, ured za projektiranje odgovoran za projekt, koristio je najsuvremenije metode za dizajniranje sustava klimatizacije, zaštite od požara i dima. Stvoren je virtualni 3-D model tehničke građevinske opreme.

Požarni testovi

Ako izbije požar, mora se osigurati da do 25.000 ljudi brzo i sigurno napusti dvoranu putem bez dima. Digitalno umreženi sustav zaštite od požara i dima TROX sa svojim komponentama osigurava da se jedno spaja s drugim. Dokaz za sigurne putove za bijeg i spašavanje pružili su sveobuhvatne CFD analize širenja dimnih plinova, uzimajući u obzir složenu geometriju prostorije i trodimenzionalne uvjete protoka. Uz pomoć simulacije požara identificirana su problematična područja i razvijen prijedlog rješenja koji bi se mogao primijeniti u smislu postrojenja. To jamči poštivanje postavljenih ciljeva zaštite u postojećim graničnim uvjetima. U tu svrhu ostvarene su količine zraka za odvođenje dima od 1.000.000 m³ / h u dvije izložbene dvorane i 400.000 m³ / h u dva predsoblja, a ispitivanja dima vrućeg plina provedena su u skladu s VDI 6019 listom 1 kako bi se osigurali slojevi bez dima.

INTELIGENTNI POJAM ZAŠTITE OD POŽARA I DIMA

U izuzetno visokim predvorjima Zapad i Istok iz izložbene dvorane može se ispustiti potreban zrak preko preljevnih preklopnika TROX, jer se istodobno može pretpostaviti samo jedan požar. Ventilatori TROX X-FANS s opcijskim kućištem DAX udovoljavaju propisima o toplinskoj izolaciji prema EnEV-u, štede troškove i osiguravaju kontrolirano uklanjanje dima preko krova. U donjoj razini Hale 12 dim i temperatura uklanjaju se putem kanala za odvođenje dima za pojedine odjeljke koji bočno ulaze u funkcionalne prostorije pomoću prigušivača za odvođenje dima EK-EU, a odatle pomoću kanala za odvođenje dima za više odjeljaka preko krova kroz ventilatore za odvođenje dima X-FANS BVD. Na obje razine, ventilatori za opskrbu zrakom X-FANS AXN i DRV-EC pružaju potreban protok zraka u izložbene dvorane putem AH ventilacijskih rešetki. Gornja razina dvorane 12 izravno je povezana s 50 krovnih ventilatora X-FANS tipa BVD.

16 stubišta oko izložbene dvorane omogućuje bijeg bez dima s obje razine zahvaljujući ventilacijskim sustavima pod tlakom (DBA). Pozitivni tlak - ventilatori za dovod zraka prenose potrebni ukupni protok u stubište - osigurava da dim ne ulazi u stubište iz požara. Vanjski zrak uvlači se preko zaklopki za odvođenje dima EK-JZ na usisnom otvoru, budući da se uzimaju u obzir i požarni događaji izvana, pa se prijenos vatre u zgradu može spriječiti kada je zaklopka zatvorena.

Inteligentni sustav dijagnostike ventilatora X-FANS

Digitalna inteligencija stvara sigurnosne i troškovne prednosti

Inteligentnim rješenjima kao što je sustav dijagnostike ventilatora TROX X-FANS, stvarno stanje ventilatora s obzirom na istrošenost i performanse može se procijeniti u vrlo kratkom vremenu te pohraniti i usporediti u isporučenom softveru. To olakšava optimalno podešavanje performansi ventilatora i prilagođavanje sustavu kanala u odnosu na energetski učinkovitu upotrebu. Inteligentno umrežavanje komponenata zaštite od požara i odvođenja dima osigurava presudnu funkcionalnu pouzdanost sustava u slučaju požara.

Podaci o gradnji

Klijent: Messe Frankfurt Venue GmbH
Projektant: Brendel inženjeri
Stručnjak za zaštitu od požara: Peter Vogelsang
Arhitekti: kadawittfeldarchitektur
Odgovorni na sajmu: Anton Heisler i Stephan Hahn
Površina: 16.800 m² po razini dvorane, donja varijabla nivoa dvorane
Unutrašnje dimenzije dvorane: 211,90 x 79,50 m Čista visina dvorane: 10 m na obje razine Maksimalan broj ljudi: 11.800 po razini

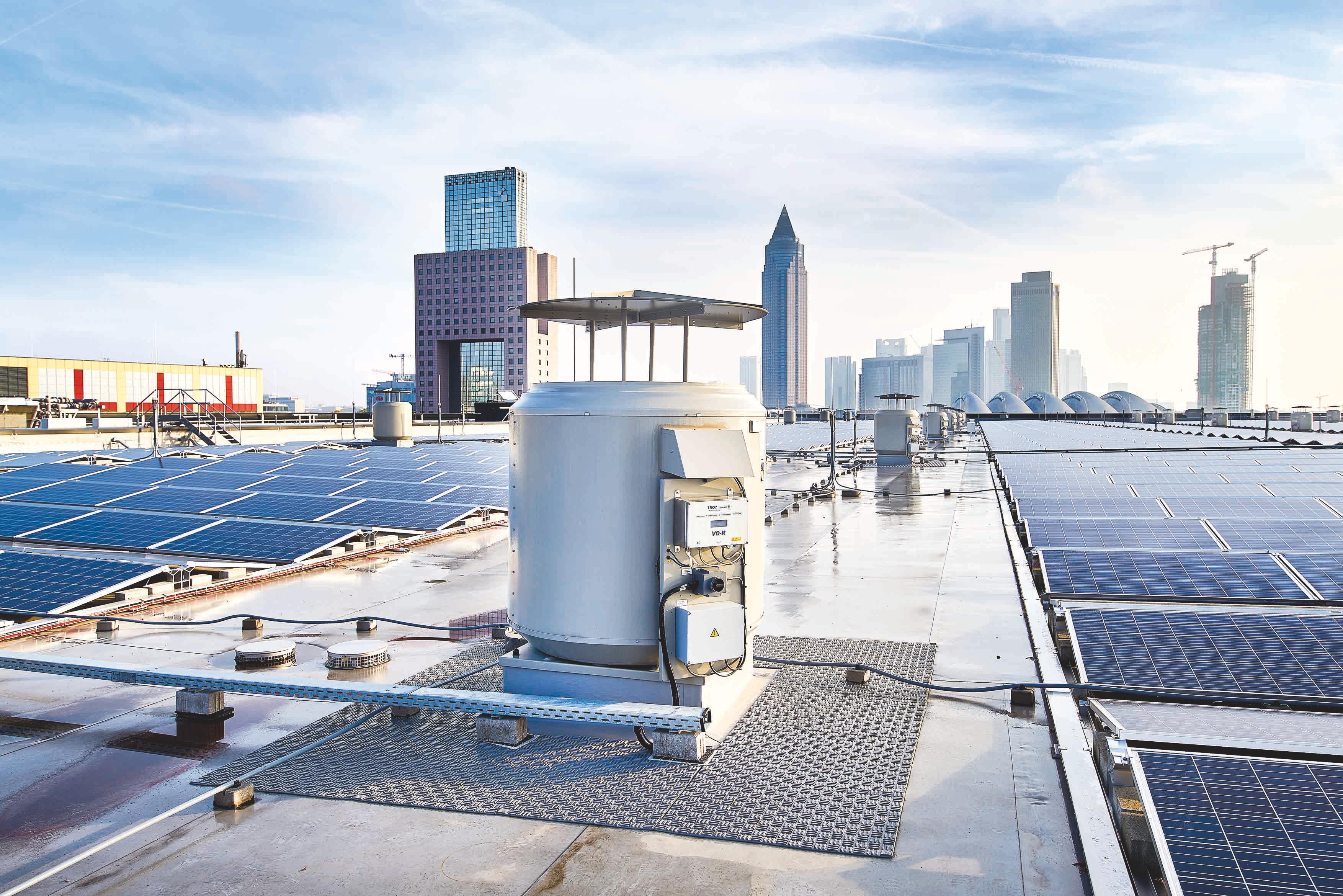

On the roof of exhibition hall 12: TROX X-FANS BVD roof smoke extract fans are equipped with the intelligent fan diagnostics system.
